工業外觀查設備自動化檢測五金件缺陷方案！

作者 : 安徽思普泰克發布時間 : 2020-04-11 瀏覽 : 176 次

注明:工業外觀查設備檢測項目,均需要在影像下清晰可見才能檢測，檢測效率：每分鐘檢測數量 160-220件(根據樣件送料速度)。分工段進行:按照檢測內容細分檢測步驟.

一：檢測內容及要求

檢測內容：

1:頂部背光

2:側面背光

注明:工業外觀檢查設備檢測項目,均需要在影像下清晰可見才能檢測，檢測效率：每分鐘檢測數量 160-220件(根據樣件送料速度)。分工段進行:按照檢測內容細分檢測步驟.

二：設備組成及主要機構

整體構成：尺寸： 900*800*1850 mm 型號:SP_T300

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器 19寸

4:工業相機: 2套巴斯勒130W相機

5:工業鏡頭: 2套定焦遠心鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

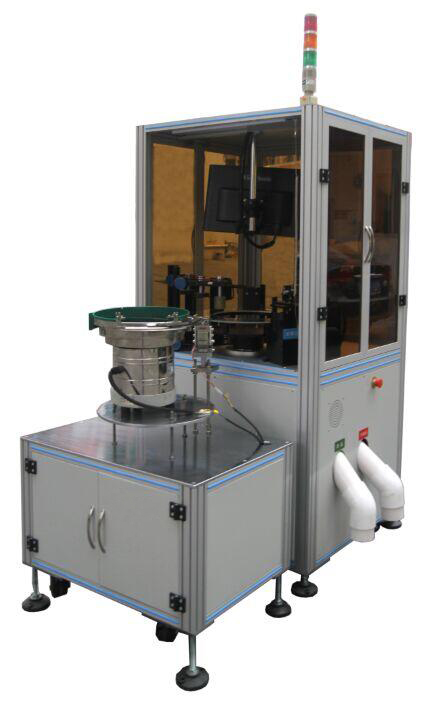

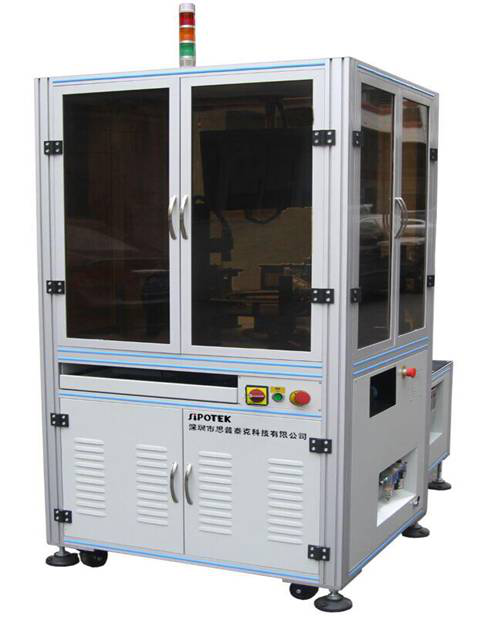

工業外觀檢查設備外觀3D立體圖

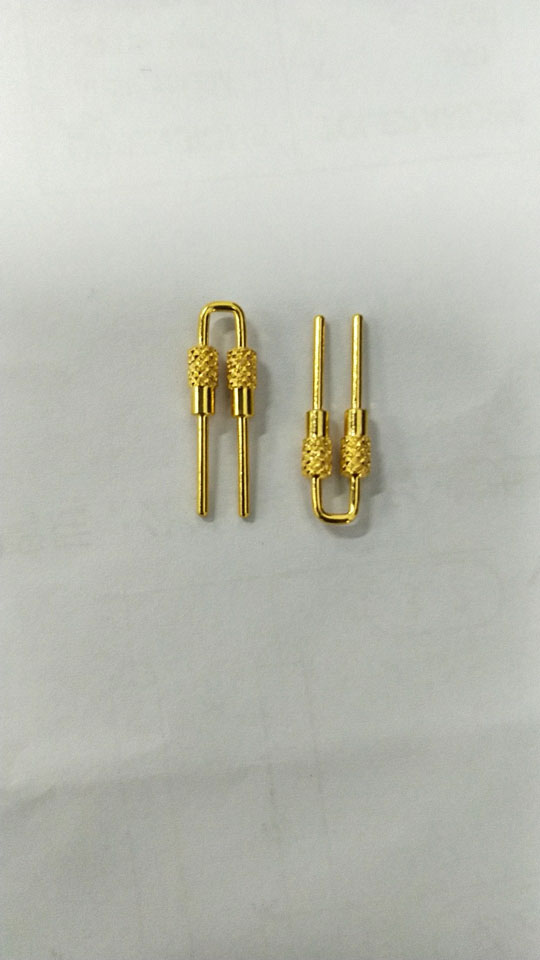

產品檢測原圖

三：1 頂部檢測方式

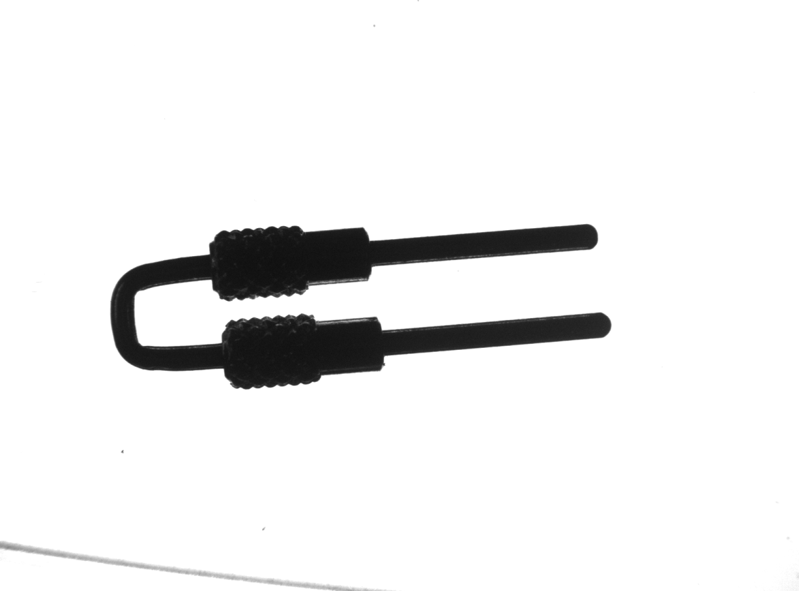

頂部檢測樣件原圖:

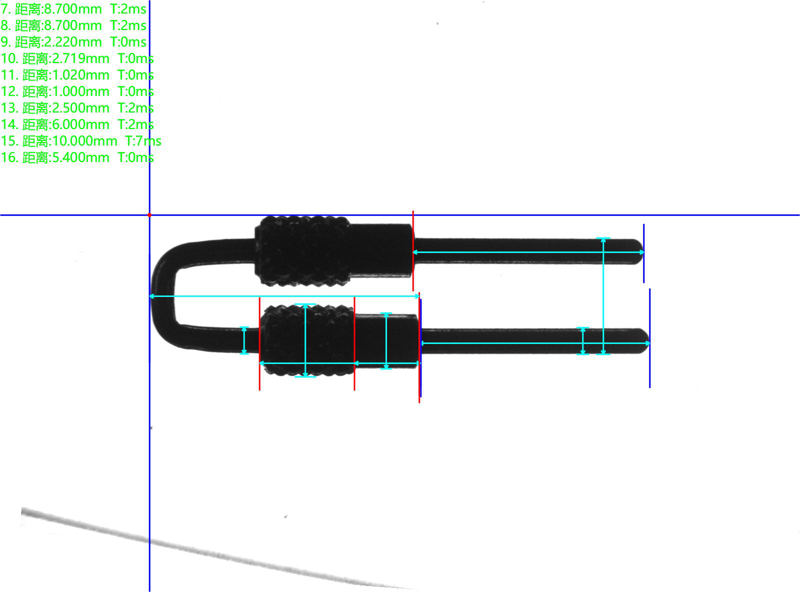

頂部檢測良品分析圖:OK

工業外觀檢查設備

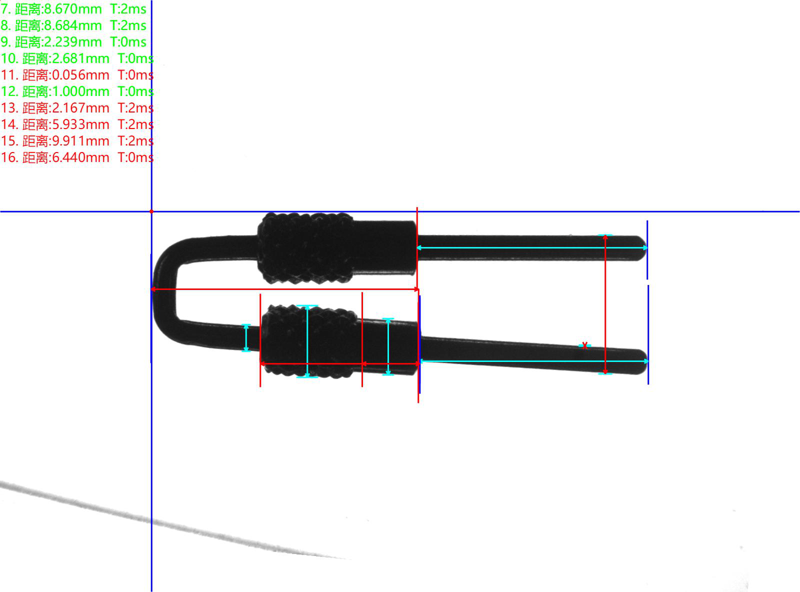

頂部檢測內縮不良品分析圖:NG

工業外觀檢查設備

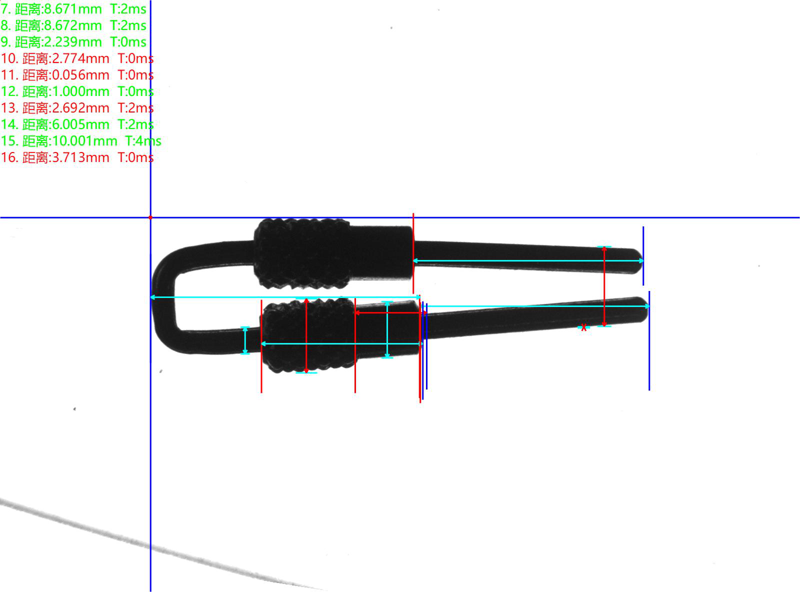

頂部檢測外擴不良品分析圖:NG

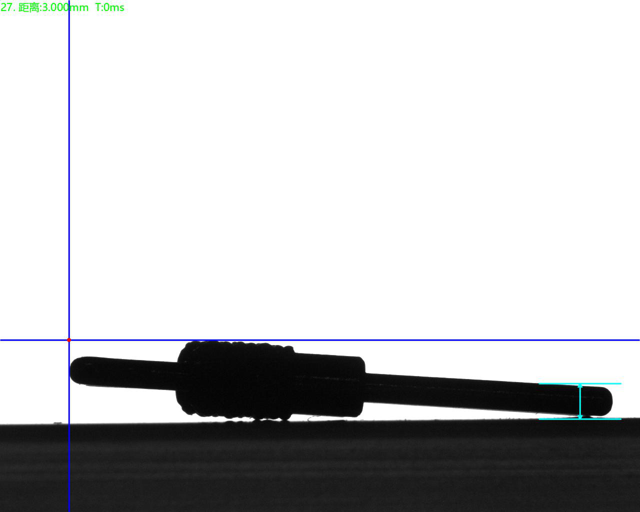

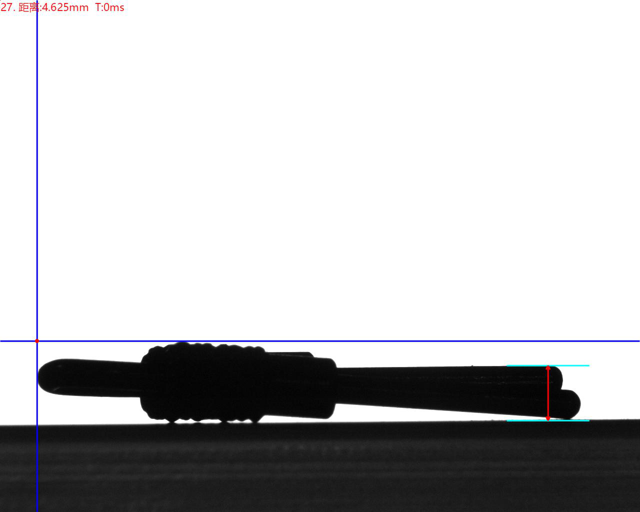

側面檢測良品分析圖:OK

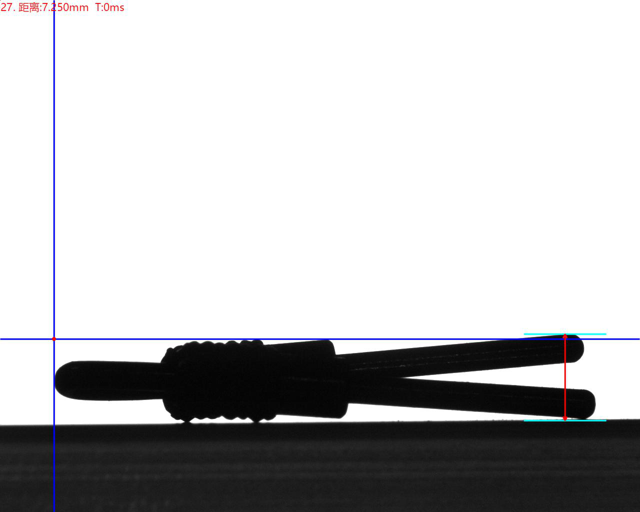

側面檢測上下錯位不良品分析圖:NG

獲取更多工業外觀檢查設備檢測產品方案請登錄安徽思普泰克網站：www.dcmas.cn聯系相關工作人員
